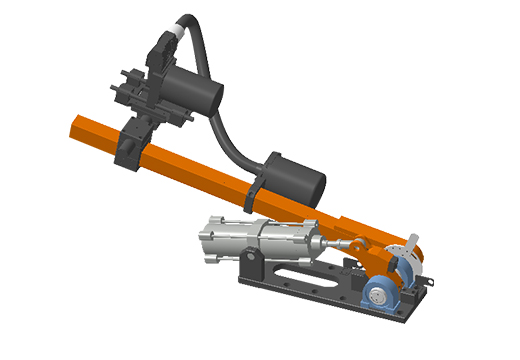

वायवीय स्विंग आर्म टिप ड्रेसर

वायवीय स्विंग आर्म टिप ड्रेसर

ब्यौरा
वायवीय स्विंग आर्म टिप ड्रेसर एक अभिनव अर्ध- स्थिर स्वचालन उपकरण है जेका निश्चित वेल्डिंग स्टेशनन के बगल मा कुशल, स्वचालित इलेक्ट्रोड रखरखाव के लिए डिज़ाइन करा गा है। ई एक सटीक नियंत्रित झूलत हाथ के माध्यम से सीधे वेल्डिंग गन टिप पर एक उच्च-सटीक ड्रेसिंग इकाई प्रदान करत है ....
वर्ग
टिप ड्रेसर
Share to
इन्क्वाइरी भेजे
विवरन
तकनीकी पैरामीटर

वायवीय स्विंग आर्म टिप ड्रेसर एक अभिनव अर्ध- स्थिर स्वचालन उपकरण है जेका निश्चित वेल्डिंग स्टेशनन के बगल मा कुशल, स्वचालित इलेक्ट्रोड रखरखाव के लिए डिज़ाइन करा गा है। ई एक सटीक नियंत्रित झूलत हाथ के माध्यम से सीधे वेल्डिंग गन टिप पर एक उच्च-सटीक ड्रेसिंग इकाई प्रदान करत है।

मोबाइल समाधानन के लचीलापन के साथ निश्चित उपकरणन के स्थिरता का जोड़त, ई मौजूदा स्टेशनन का उन्नयन अऊर वेल्ड गुणवत्ता अऊर स्वचालन स्तरन का बढ़ावै के लिए आदर्श विकल्प है।

PNEUMATIC SWING ARM TIP DRESSER

मूल लाभ / दर्द बिंदु हल होइ गें




लचीला स्विंग आर्म

काम करै वाली सीमा

बंदूक के स्थिति तय है लेकिन थोड़ा भिन्न हो सकत है, या एकल स्टेशन मा अनुकूली कवरेज के आवश्यकता वाले कईयो बंदूक हैं।

किफायती अऊर विश्वसनीय

वायवीय समाधान

सीमित बजट या जटिल संयंत्र विद्युत विन्यास एक सरल, अधिक लागत-प्रभावी बिजली समाधान के मांग करत हैं।

सटीक

दोहराव

मैनुअल ड्रेसिंग असंगत गुणवत्ता पैदा करत है; सरल यांत्रिक उपकरणन मा परिशुद्धता के कमी होत है, जेसे वेल्ड स्थिरता प्रभावित होत है।

मूल्यवान बचावत है

उत्पादन स्थान

उत्पादन लाइन स्थान तंग है, बड़े रखरखाव उपकरण या अतिरिक्त परिचालन स्थान के आवश्यकता वाले समाधानन का समायोजित करै में असमर्थ है।

प्लग-अऊर-प्ले

स्वचालन एकीकरण

स्वचालन के इच्छा जटिल रेट्रोफिट, लंबा कमीशनिंग अऊर मौजूदा उत्पादन मा व्यवधान के चिंता से बाधित होत है।

ऊबड़-खाबड़ औद्योगिक

डिजाइन

कठोर वेल्डिंग दुकान के वातावरण (धूल, छिड़काव) उच्च सुरक्षा अऊर प्रभाव प्रतिरोध वाले उपकरणन के मांग करत है।



विस्तृत उत्पाद विनिर्देश





सामान विनिर्देश
नमूना पीएसएटीडी-150
ड्राइव विधि पूरी तरह से वायवीय (झूला अऊर ड्रेसिंग)
संचालन वायु दबाव 0.5 - 0.7 एमपीए
स्विंग आर्म रोटेशन रेंज 90 डिग्री - 180 डिग्री (समायोज्य, विशिष्ट 120 डिग्री)
अधिकतम विस्तार त्रिज्या 800 मिमी / 1200 मिमी (वैकल्पिक)
दोहराव ±0.1 मिमी
ड्रेसिंग स्पीड 80 - 150 आरपीएम (समायोज्य वायवीय मोटर)
संगत टिप व्यास φ13 मिमी - φ20 मिमी
एकल चक्र समय सेकंड से कम या बराबर (स्विंग एंगल पर निर्भर करत है)
नियंत्रण विधि वायवीय तर्क वाल्व या कॉम्पैक्ट पीएलसी विद्युत नियंत्रण
सिग्नल इंटरफेस मानक 24VDC सेंसर संकेत अऊर सिलेंडर चुंबकीय स्विच प्रतिक्रिया
स्थापना वर्कबेंच पर फर्श-माउंट या साइड-माउंट
सुरक्षा रेटिंग प्रमुख घटकन के लिए आईपी54



विशिष्ट अनुप्रयोग उद्योग अऊर परिदृश्य



ऑटोमोटिव घटक

वेल्डिंग सेल

एक वर्कपीस के चारों ओर कईयो निश्चित बंदूकन के साथ स्वचालित कार्यस्थल।

01

उपकरण आवरण

वेल्डिंग मशीन

वाशिंग मशीन टब या माइक्रोवेव ओवन गुहा जइसन वस्तुअन के लिए समर्पित वेल्डिंग उपकरण के अलावा।

02

धातु के फर्नीचर

प्रोसेसिंग लाइन

विशिष्ट उत्पाद मॉडल के लिए समर्पित निश्चित बहु-स्पॉट वेल्डर के लिए।

03

महत्वपूर्ण गुणवत्ता नियंत्रण

लाइनन पै स्टेशन

अत्यधिक उच्च वेल्ड गुणवत्ता आवश्यकताओं वाले स्टेशन अनिवार्य, विश्वसनीय आवधिक ड्रेसिंग के आवश्यकता है।

04

के लिए पूरक इकाई

बड़ी स्वचालित लाइनें

मुख्य-लाइन रोबोट बंदूकन के साथ सहायक निश्चित बंदूकन के लिए स्वचालित रखरखाव प्रदान करत है।

05

हमार साथी



.png
.jpg
.jpg
.jpg
.jpg
.png

अक्सर पूछे जाने वाले प्रश्न





PNEUMATIC SWING ARM TIP DRESSER

01.स्विंग आर्म के स्थिति सटीकता का सुनिश्चित का करत है? का ई समय के साथ ढीला होइ जाई?

सटीकता कुशनिंग अऊर कठोर यांत्रिक स्टॉप के साथ उच्च-सटीक रोटरी सिलेंडर या वायवीय सर्किट के संयोजन से सुनिश्चित कीन जात है। कुंजी चलत जोड़ा दीर्घकालिक सटीकता का बनाए रखे के लिए लॉकिंग तंत्र के साथ गुणवत्ता बीयरिंग का उपयोग करत हैं। सरल रखरखाव के लिए आसान-पहुंच स्नेहन बिंदुओं के साथ डिज़ाइन करा गा है।

02.डिवाइस विशुद्ध रूप से वायवीय है। ड्रेसिंग बल अऊर स्थिरता कैसे सुनिश्चित कीन जात है?

एक सटीक दबाव नियामक इनपुट वायु दबाव का स्थिर करत है, अऊर सिलेंडर के निरंतर बल आउटपुट विशेषता हर चक्र मा काफी हद तक सुसंगत ड्रेसिंग दबाव सुनिश्चित करत है। अत्यधिक स्थिरता के मांग करै वाले अनुप्रयोगन के लिए, दबाव संवेदक प्रतिक्रिया के साथ एक वैकल्पिक बंद - लूप नियंत्रण उपलब्ध है।

03.का ई हमरे मौजूदा उत्पादन चक्र समय से मेल खा सकत है? का ई एक अड़चन बन सकत है?

एक एकल ड्रेसिंग चक्र आम तौर पर 15 सेकंड से कम समय लेत है अऊर अक्सर वेल्डिंग चक्र के समानांतर मा कीन जा सकत है, जेका भाग लोडिंग/अनलोडिंग या रोबोट आंदोलन जइसन अंतराल के दौरान निर्धारित कीन जात है, जेहिसे उत्पादन चक्र मा लगभग कौनो अतिरिक्त समय नाहीं जोड़ा जात है।

04.का स्थापना के लिए हमरे मौजूदा बंदूकन या उपकरणन मा प्रमुख संशोधनन के आवश्यकता होत है?

आमतौर पर नाहीं। डिवाइस का फर्श या वर्कस्टेशन साइड पर स्वतंत्र रूप से स्थापित कीन जात है। यहिका केवल मेजबान पीएलसी या वेल्डर नियंत्रक से कुछ सरल विद्युत संकेतन (जैसे, "ड्रेस रिक्वेस्ट," "ड्रेस कम्पलीट") के माध्यम से बांह के स्विंग रेंज अऊर कनेक्शन के लिए मंजूरी के आवश्यकता होत है।
